Modelo OSI y TCP/IP: Las 7 Capas Explicadas para Principiantes [2026]

Modelo OSI y TCP/IP: Las 7 Capas Explicadas para Principiantes [2026]

¿Qué son los modelos OSI y TCP/IP?

Los modelos OSI y TCP/IP son marcos conceptuales fundamentales que describen cómo la información se envía y recibe a través de una red. El modelo OSI es una referencia de 7 capas, mientras que TCP/IP es el estándar práctico de 4 capas que sustenta la internet actual, ambos esenciales para entender la comunicación de red.

En el vasto y complejo universo de las redes informáticas, comprender cómo los datos viajan de un punto a otro es esencial. Para los principiantes y expertos, el modelo OSI y el modelo TCP/IP son las piedras angulares que permiten desentrañar esta magia. Estos modelos no son solo teorías abstractas; son las guías prácticas que definen cómo operan las aplicaciones, los dispositivos y los protocolos que usamos a diario. Desde enviar un correo electrónico hasta navegar por una página web o ver un video en streaming, cada interacción en línea depende de estas arquitecturas.

Dominar las entidades y los principios detrás de estos modelos te equipará con una comprensión profunda de la conectividad moderna. Este conocimiento es invaluable para la resolución de problemas, el diseño de redes robustas y la optimización del rendimiento. Acompáñanos en este recorrido exhaustivo donde desglosaremos cada una de las capas del modelo OSI, las compararemos con el práctico modelo TCP/IP, y exploraremos los protocolos clave que hacen posible la comunicación global.

Punto Clave

  • El modelo OSI divide la comunicación de red en 7 capas para una comprensión detallada.
  • El modelo TCP/IP es el estándar de facto de Internet, con 4 o 5 capas más prácticas.
  • Conocer las capas y sus protocolos es crucial para diagnosticar y resolver problemas de red.
  • Cada capa tiene responsabilidades específicas, desde la transmisión física hasta la interacción con el usuario.

¿Qué es el modelo OSI? La arquitectura de 7 capas explicada

El modelo OSI (Open Systems Interconnection) es un marco conceptual creado por la Organización Internacional de Normalización (ISO) que describe cómo diferentes sistemas de red pueden comunicarse entre sí. Su objetivo principal es proporcionar un estándar para que productos de diferentes fabricantes puedan interoperar. Imagina un edificio con siete pisos, donde cada piso tiene una función específica para procesar y entregar un paquete. Si un piso falla, los demás pueden seguir operando hasta cierto punto, facilitando la identificación y corrección de errores.

Aunque el modelo TCP/IP es el que rige Internet en la práctica, el modelo OSI sigue siendo fundamental para entender los conceptos de red y para la resolución de problemas. Su estructura modular facilita el estudio de cómo se organiza la comunicación, desde el cableado físico hasta las aplicaciones de software. Analicemos cada una de las siete capas en detalle:

Capa 1: Física

La Capa Física es la más baja del modelo OSI y se encarga de la transmisión y recepción de la secuencia de bits sin procesar a través de un medio físico. Esto incluye la definición de la interfaz física, las características eléctricas, las velocidades de transmisión y la topología de la red. Piensa en ella como la carretera en sí misma, los carriles, las señales eléctricas que transportan los coches (bits). Un ejemplo común es el cable Ethernet o las señales de radio Wi-Fi. Los problemas en esta capa suelen manifestarse como falta de conectividad o señales débiles, y pueden ser causados por cables defectuosos, tarjetas de red dañadas o interferencias.

Capa 2: Enlace de Datos

La Capa de Enlace de Datos se ocupa de la transferencia de datos de nodo a nodo (entre dos dispositivos conectados directamente) y de la detección y corrección de errores que puedan ocurrir en la Capa Física. Divide el flujo de bits en unidades llamadas "tramas" y utiliza direcciones MAC (Media Access Control) para identificar los dispositivos en la red local. Es como el sistema de gestión de tráfico local que asegura que los coches (tramas) lleguen de una intersección a la siguiente sin colisiones y con los paquetes correctos. Ejemplos de protocolos incluyen Ethernet y PPP (Point-to-Point Protocol). Los switches de red operan en esta capa.

Capa 3: Red

La Capa de Red se encarga del enrutamiento de paquetes entre diferentes redes y de la asignación de direcciones lógicas, como las direcciones IP. Su función principal es determinar la mejor ruta para que los datos lleguen a su destino final, incluso si eso implica cruzar múltiples redes. Esta capa es como un mapa de carreteras global que te permite planificar la ruta más eficiente desde tu origen a cualquier destino en el mundo, pasando por diferentes ciudades y países. Los routers son los dispositivos clave que operan en esta capa. El protocolo IP (Internet Protocol) es el más conocido de esta capa.

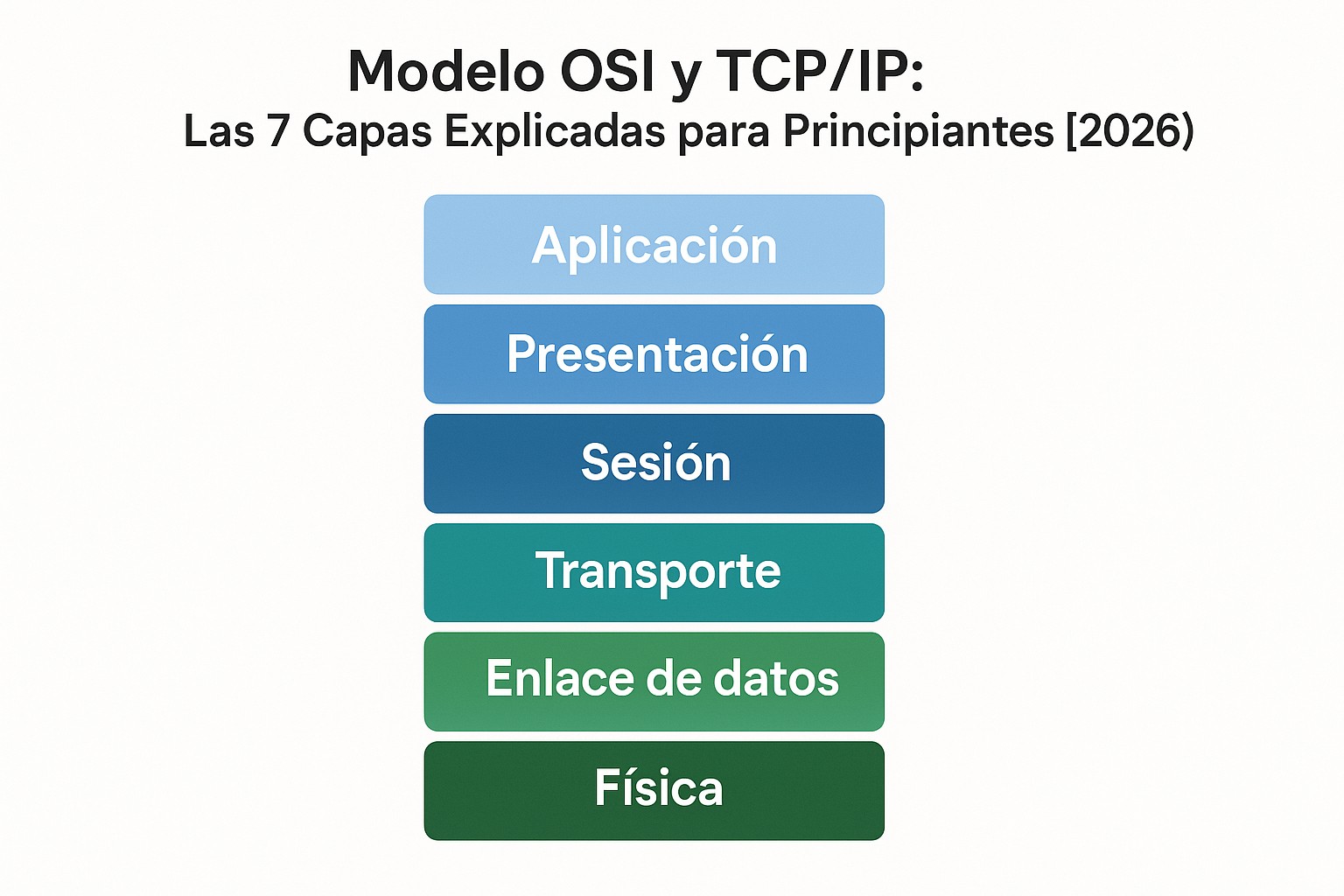

Esquema visual de las 7 capas del modelo OSI en una torre de comunicación

Capa 4: Transporte

La Capa de Transporte es responsable de la comunicación de extremo a extremo entre aplicaciones. Asegura que los datos se entreguen de manera fiable y ordenada, dividiendo los datos en segmentos en el origen y reensamblándolos en el destino. También gestiona el control de flujo y la corrección de errores. Esta capa es como el servicio postal que garantiza que tu carta llegue al destinatario correcto, en el orden correcto y sin pérdidas. Los protocolos más importantes aquí son TCP (Transmission Control Protocol), que ofrece una entrega fiable y orientada a la conexión, y UDP (User Datagram Protocol), que es más rápido pero no garantiza la entrega ni el orden.

Conviértete en un Experto en Redes Informáticas

¿Te apasiona la conectividad y quieres dominar la infraestructura de internet? Nuestro programa te brindará las herramientas y conocimientos para gestionar, securizar y optimizar redes a nivel profesional. ¡Asegura tu futuro en un sector de alta demanda!

Ver Curso

Capa 5: Sesión

La Capa de Sesión establece, gestiona y finaliza las sesiones de comunicación entre dos aplicaciones. Permite que las aplicaciones establezcan un diálogo, coordinen el intercambio de datos y sincronicen la comunicación. Piensa en ella como una conversación telefónica: establece la llamada, la mantiene activa y la termina cuando ambos interlocutores han terminado. Es crucial para aplicaciones que requieren un intercambio de datos constante, como las videoconferencias o las transacciones bancarias en línea. Los protocolos de esta capa a menudo están integrados en protocolos de capas superiores, como HTTP para mantener sesiones web.

Capa 6: Presentación

La Capa de Presentación se encarga de la sintaxis y la semántica de la información intercambiada entre sistemas. Su función principal es traducir los datos a un formato que la Capa de Aplicación del sistema receptor pueda entender. Esto incluye la compresión, el cifrado y la conversión de datos. Si la Capa de Aplicación es la conversación en sí, la Capa de Presentación es el intérprete que asegura que ambos interlocutores hablen el mismo idioma o que el mensaje esté cifrado para ser confidencial. Ejemplos incluyen formatos como JPEG, MPEG y estándares de cifrado como SSL/TLS.

Capa 7: Aplicación

La Capa de Aplicación es la capa superior del modelo OSI y es la más cercana al usuario final. Proporciona servicios de red directamente a las aplicaciones de usuario y permite que los usuarios interactúen con la red. Incluye protocolos que las aplicaciones utilizan para realizar tareas específicas. Es el software con el que interactuamos directamente: el navegador web, el cliente de correo electrónico o la aplicación de mensajería instantánea. Protocolos como HTTP (para navegación web), FTP (para transferencia de archivos), SMTP (para correo electrónico) y DNS (para resolución de nombres de dominio) operan en esta capa.

Consejo: Una buena mnemotécnica para recordar el orden de las capas OSI de arriba hacia abajo (7 a 1) es "Aplicaciones Presentan Sesiones de Transporte de Red para Enlazar Físicamente".

Ilustración sobre modelo osi tcp ip guia

El modelo TCP/IP: La base de Internet

A diferencia del modelo OSI, que es una guía conceptual, el modelo TCP/IP es el conjunto de protocolos que realmente rige la comunicación en Internet y en muchas redes locales. Fue desarrollado mucho antes de que se formalizara el modelo OSI y ha demostrado ser extraordinariamente robusto y escalable. Aunque a menudo se describe con cuatro capas, a veces se presenta con cinco, haciendo una distinción explícita entre las capas física y de enlace de datos, similar al modelo OSI.

El nombre "TCP/IP" proviene de sus dos protocolos más importantes: el Protocolo de Control de Transmisión (TCP) y el Protocolo de Internet (IP). Juntos, forman la columna vertebral de la comunicación de datos, garantizando que los paquetes lleguen a su destino de manera eficiente y fiable a través de redes interconectadas globalmente. Comprender el protocolo TCP IP es fundamental para cualquier profesional de redes, ya que es la base de la mayoría de las comunicaciones en línea.

Capas del modelo TCP/IP

El modelo TCP/IP agrupa las funcionalidades del modelo OSI en un número menor de capas, más orientadas a la implementación práctica:

  1. Capa de Acceso a la Red (o Capa de Enlace/Física): Esta capa combina las capas Física y de Enlace de Datos del modelo OSI. Se encarga de los detalles físicos de cómo los datos se envían a través del hardware de la red, como Ethernet o Wi-Fi. Incluye el manejo de los bits brutos, las direcciones MAC y la interfaz con el medio de transmisión.
  2. Capa de Internet (o Capa de Red): Corresponde a la Capa de Red del modelo OSI. Su función principal es el enrutamiento de paquetes IP a través de múltiples redes. El protocolo IP es el corazón de esta capa, proporcionando un sistema de direccionamiento lógico (direcciones IP) y determinando la mejor ruta para los paquetes.
  3. Capa de Transporte: Directamente equivalente a la Capa de Transporte del modelo OSI. Ofrece servicios de comunicación de extremo a extremo entre aplicaciones. Aquí residen TCP (para conexiones fiables y ordenadas) y UDP (para conexiones rápidas sin garantía de entrega).
  4. Capa de Aplicación: Esta capa combina las capas de Sesión, Presentación y Aplicación del modelo OSI. Es donde las aplicaciones interactúan directamente con la red para enviar y recibir datos. Incluye una multitud de protocolos como HTTP, HTTPS, FTP, SMTP, DNS, DHCP, y muchos otros que permiten a los usuarios interactuar con servicios de red.

La simplicidad del modelo TCP/IP, junto con su eficacia, lo ha convertido en el estándar indiscutible para la comunicación en Internet. Mientras que el modelo OSI es excelente para fines educativos y de estandarización, TCP/IP es el caballo de batalla que impulsa nuestra vida digital.

Consejo: A menudo, cuando se habla de la "Internet", se está refiriendo implícitamente a la red basada en el conjunto de protocolos TCP/IP. Es el motor detrás de la conectividad global.

Comparación detallada: Modelo OSI vs. Modelo TCP/IP

Aunque ambos modelos tienen el objetivo de describir la comunicación de red, existen diferencias clave en su estructura, propósito y enfoque. El modelo OSI es más prescriptivo y teórico, buscando establecer un estándar universal, mientras que el modelo TCP/IP es descriptivo y práctico, surgido de la implementación real de Internet.

Comprender estas diferencias es crucial para cualquier estudiante o profesional de redes. El modelo OSI ofrece una vista granular y detallada, lo que lo hace ideal para la enseñanza y el desarrollo de nuevos protocolos. Sin otro lado, el modelo TCP/IP es más conciso y se enfoca en los protocolos que realmente se utilizan, lo que lo hace más relevante para la implementación y la resolución de problemas en el mundo real. Ambos son complementarios, ya que el modelo OSI puede ser utilizado como una herramienta para analizar y comprender la funcionalidad de los protocolos TCP/IP.

Característica Modelo OSI Modelo TCP/IP
Número de capas 7 capas 4 o 5 capas
Enfoque Conceptual, teórico y genérico. Práctico, basado en protocolos existentes.
Origen Desarrollado antes de la implementación de protocolos. Surgió de ARPANET, después de los protocolos.
Capas de Sesión/Presentación Tiene capas dedicadas (5 y 6). Integradas en la capa de Aplicación.
Orientación Conexión y sin conexión en la capa de red. Principalmente sin conexión en la capa de red (IP), con servicios de conexión en transporte (TCP).
Fiabilidad Cada capa es fiable. La fiabilidad la garantiza TCP en la capa de Transporte.
Flexibilidad Menos flexible, más rígido en su estructura. Más flexible, permite la adición de nuevos protocolos.
Uso principal Guía para la estandarización y enseñanza. Estándar de facto para Internet.

La principal lección es que, mientras que el modelo OSI proporciona una taxonomía exhaustiva para el estudio, el modelo TCP/IP es la arquitectura que realmente define cómo funcionan nuestras redes globales. En nuestra capacitación, profundizamos en la interacción de estos modelos y cómo aplicar este conocimiento en escenarios reales de configuración y diagnóstico de redes.

Diagrama sobre modelo osi tcp ip guia

Protocolos clave en acción: Ejemplos por capa

Entender las capas es importante, pero es en los protocolos donde la teoría cobra vida. Cada capa utiliza uno o varios protocolos específicos para realizar sus funciones. Estos son los "lenguajes" y "reglas" que los dispositivos usan para comunicarse. A continuación, exploramos algunos de los protocolos más importantes y su ubicación dentro de los modelos.

Capa de Aplicación (OSI Capa 7 / TCP/IP Capa de Aplicación)

  • HTTP (Hypertext Transfer Protocol) y HTTPS (Hypertext Transfer Protocol Secure): Son la base de la World Wide Web. HTTP permite la comunicación entre navegadores web y servidores. HTTPS añade una capa de seguridad (SSL/TLS) para cifrar los datos, esencial para transacciones seguras.
  • FTP (File Transfer Protocol): Utilizado para la transferencia de archivos entre un cliente y un servidor. Aunque aún se usa, especialmente para la administración de sitios web (como subir archivos a /public_html/ en un servidor, como se menciona en la estructura FTP), a menudo es reemplazado por SFTP o HTTPS para mayor seguridad.
  • SMTP (Simple Mail Transfer Protocol): El protocolo estándar para enviar correos electrónicos entre servidores de correo.
  • DNS (Domain Name System): Traduce nombres de dominio legibles para humanos (ej. aprender21.com) a direcciones IP numéricas que las computadoras pueden entender. Es como la guía telefónica de Internet.
  • DHCP (Dynamic Host Configuration Protocol): Asigna automáticamente direcciones IP y otros parámetros de configuración de red a los dispositivos conectados, simplificando la administración de redes.

Capa de Transporte (OSI Capa 4 / TCP/IP Capa de Transporte)

  • TCP (Transmission Control Protocol): Un protocolo orientado a la conexión que garantiza la entrega fiable, ordenada y sin errores de los segmentos de datos. Es utilizado por aplicaciones que requieren alta fiabilidad, como la navegación web (HTTP) o la transferencia de archivos (FTP).
  • UDP (User Datagram Protocol): Un protocolo sin conexión que ofrece una transferencia de datos más rápida pero sin garantías de entrega ni orden. Es ideal para aplicaciones donde la velocidad es más crítica que la fiabilidad perfecta, como el streaming de video/audio o los videojuegos en línea.
Diagrama comparativo de las capas del modelo OSI y TCP/IP con sus protocolos clave

Capa de Red (OSI Capa 3 / TCP/IP Capa de Internet)

  • IP (Internet Protocol): El protocolo central para el direccionamiento lógico y el enrutamiento de paquetes a través de Internet. Hay dos versiones principales: IPv4 e IPv6.
  • ARP (Address Resolution Protocol): Traduce una dirección IP a una dirección MAC en la red local. Es esencial para que los paquetes IP puedan ser entregados en la Capa de Enlace de Datos.
  • ICMP (Internet Control Message Protocol): Utilizado para enviar mensajes de error y de información sobre la red, como el famoso comando ping.

Capa de Enlace de Datos (OSI Capa 2 / TCP/IP Capa de Acceso a la Red)

  • Ethernet: El estándar más común para redes de área local (LAN) cableadas, definiendo el formato de las tramas y cómo los dispositivos acceden al medio compartido.
  • Wi-Fi (IEEE 802.11): Un conjunto de estándares para redes de área local inalámbricas, que funciona de manera similar a Ethernet pero a través de ondas de radio.

Cada uno de estos protocolos cumple una función vital, y su interacción orquestada permite la compleja comunicación que experimentamos en nuestras redes diarias. Sin ellos, Internet tal como lo conocemos simplemente no existiría.

Analogías del mundo real para entender las capas de red

Para aquellos que están iniciando en el mundo de las redes, las capas del modelo OSI y TCP/IP pueden parecer abstractas. Utilizar analogías del mundo real puede simplificar enormemente su comprensión. Imagina que quieres enviar una carta muy importante a un colega en otro país:

  1. Capa 7: Aplicación (El Mensaje en Sí)

    Tu mensaje original: "Hola [colega], necesito este informe para mañana. Saludos, [Tu nombre]". Es la información que quieres comunicar.

  2. Capa 6: Presentación (Idioma y Formato)

    Decides escribir el mensaje en el idioma de tu colega (si es diferente al tuyo) y lo formateas profesionalmente (texto, negritas, tamaño de fuente). Si fuera un documento confidencial, aquí lo encriptarías. Es asegurar que el mensaje sea comprensible y seguro.

  3. Capa 5: Sesión (La Conversación)

    Antes de escribir la carta, llamas a tu colega para preguntarle si estará en la oficina al día siguiente. Si confirma, estableces que la comunicación será por carta, que la recibirás al día siguiente, y cuelgas. Es establecer y mantener el diálogo sobre el envío de la carta.

  4. Capa 4: Transporte (El Servicio Postal y el Sobre)

    Decides qué servicio postal usar (Correo Expreso, Mensajería Rápida, etc.). Si el mensaje es muy largo, lo dividirías en varias cartas, las numerarías (1 de 3, 2 de 3) y las pondrías en sobres distintos. El servicio postal garantizará que todas lleguen en orden y sin pérdidas. Es el mecanismo que garantiza la entrega fiable de partes del mensaje.

  5. Capa 3: Red (La Ruta del Viaje)

    La oficina de correos decide la ruta más eficiente para tu carta: por avión a una ciudad, luego por camión a otra, y finalmente a la oficina de correos local de tu colega. Se asigna una dirección postal a tu colega (dirección IP) y se determina la mejor serie de carreteras para que llegue allí. Es el enrutamiento global.

  6. Capa 2: Enlace de Datos (Entrega Local, Camión de Correos)

    Cuando la carta llega a la oficina de correos local de tu colega, un cartero específico (con su matrícula o identificación, como una dirección MAC) la recoge y la lleva por la calle de tu colega, evitando obstáculos. Es la entrega de un tramo a otro, asegurando que la carta no se pierda en el trayecto local.

  7. Capa 1: Física (El Medio de Transporte)

    El camión de correos (cable, fibra óptica o señales de radio) que transporta la carta físicamente por las carreteras y las calles hasta la puerta de tu colega. Es el medio físico real por donde viaja la información.

Esta analogía ayuda a visualizar cómo cada capa tiene una responsabilidad clara y cómo trabajan en conjunto para entregar el mensaje final. Si la carta no llega, puedes empezar a depurar el problema desde la capa más baja: ¿Se descompuso el camión (física)? ¿El cartero se perdió (enlace de datos)? ¿Se planificó mal la ruta (red)?

Resolución de problemas de red con el modelo OSI

Una de las aplicaciones más valiosas del modelo OSI es como herramienta metodológica para la resolución de problemas de red. Al seguir un enfoque estructurado de capa por capa, los administradores de red pueden diagnosticar y resolver incidencias de manera más eficiente. La clave es empezar por la capa inferior e ir subiendo, descartando problemas en cada nivel antes de pasar al siguiente. Este método es conocido como la "metodología de capa por capa" o "bottom-up".

Este enfoque metódico es especialmente útil en entornos complejos donde una falla puede tener múltiples causas. Al aislar el problema en una capa específica, puedes enfocar tus esfuerzos de diagnóstico y aplicar las herramientas adecuadas. Por ejemplo, si tienes problemas de conectividad, es inútil revisar la configuración de una aplicación si el cable de red está desconectado.

Metodología de capa por capa

  1. Capa 1 (Física):
    • Verificación: ¿Están los cables conectados? ¿Hay luces indicadoras de enlace en los dispositivos? ¿Están encendidos los equipos?
    • Herramientas: Prueba de continuidad de cables, multímetro.
    • Acciones: Reemplazar cables defectuosos, verificar conexiones de alimentación.
  2. Capa 2 (Enlace de Datos):
    • Verificación: ¿Las direcciones MAC son correctas? ¿Hay errores en el puerto del switch? ¿Hay colisiones en la red local?
    • Herramientas: Comandos ipconfig /all (Windows) o ifconfig (Linux) para MAC, registros de switches.
    • Acciones: Reiniciar el switch, verificar configuraciones de VLAN, actualizar controladores de tarjeta de red.
  3. Capa 3 (Red):
    • Verificación: ¿Se puede hacer ping a otras IP? ¿La dirección IP y la máscara de subred son correctas? ¿El router está funcionando correctamente?
    • Herramientas: ping, traceroute (tracert en Windows), ip route (Linux).
    • Acciones: Verificar configuración de IP, reiniciar el router, revisar tablas de enrutamiento.
  4. Capa 4 (Transporte):
    • Verificación: ¿Los puertos TCP/UDP están abiertos? ¿Hay problemas con el firewall que bloquea el tráfico?
    • Herramientas: netstat, telnet (para probar conectividad a puertos), Wireshark.
    • Acciones: Ajustar reglas de firewall, verificar la escucha de servicios en los puertos correctos.
  5. Capa 5-7 (Sesión, Presentación, Aplicación):
    • Verificación: ¿La aplicación específica está funcionando correctamente? ¿Los datos se están procesando y presentando correctamente? ¿La autenticación de la sesión falla?
    • Herramientas: Registros de aplicaciones, depuradores de navegador, herramientas de monitoreo de rendimiento de aplicaciones.
    • Acciones: Reiniciar el servicio de la aplicación, verificar credenciales de usuario, revisar configuraciones de proxies o cifrado.

Escenarios de errores comunes y su solución

  • "No hay internet":
    • Capa 1/2: Verificar cables (Ethernet), reinicia el router/modem.
    • Capa 3: Confirma que tu dispositivo tiene una IP válida (DHCP), prueba a hacer ping a la puerta de enlace y a una IP externa (ej. 8.8.8.8).
    • Capa 7: Si todo lo anterior funciona, podría ser un problema de DNS. Prueba a cambiar tus DNS a 8.8.8.8 (Google DNS).
  • "Página web no carga o carga muy lento":
    • Capa 7: ¿Puedes acceder a otras páginas? ¿Es un problema específico del sitio (HTTP/HTTPS)? Limpia la caché del navegador.
    • Capa 4: ¿Un firewall está bloqueando el puerto 80/443?
    • Capa 3: Un traceroute puede mostrar dónde se está perdiendo la conexión o dónde hay alta latencia.
  • "No puedo enviar correos electrónicos":
    • Capa 7: ¿Está bien configurado el servidor SMTP en tu cliente de correo? ¿Las credenciales son correctas?
    • Capa 4: ¿El puerto SMTP (25, 465 o 587) está bloqueado por un firewall local o del proveedor?

Dominar esta metodología te permite abordar cualquier problema de red con confianza y eficacia, una habilidad invaluable en cualquier rol relacionado con TI.

Potencia tu Carrera en Administración de Redes

Conviértete en un arquitecto de la conectividad moderna. Nuestro programa de Experto en Redes Informáticas te enseñará desde los fundamentos del modelo OSI hasta las configuraciones avanzadas de switches, routers y seguridad. ¡Inscríbete hoy y sé parte de la élite en gestión de redes!

Ver Curso

Visualizando el tráfico de red con Wireshark

Teóricamente, el modelo OSI y TCP/IP son excelentes, pero ver cómo los datos se encapsulan y viajan a través de las capas en tiempo real es una experiencia reveladora. Wireshark es una herramienta gratuita y de código abierto que permite capturar y analizar el tráfico de red. Es el "microscopio" definitivo para examinar cómo se comunican tus dispositivos.

Con Wireshark, puedes observar cada paquete de datos que pasa por tu interfaz de red, desglosado por capa. Por ejemplo, al capturar el tráfico de una solicitud HTTP, verás cómo el navegador envía una petición que pasa por la capa de aplicación (HTTP), se empaqueta en la capa de transporte (TCP), luego en la capa de red (IP) y finalmente en la capa de enlace de datos (Ethernet o Wi-Fi) para ser transmitida físicamente. Esta visualización práctica solidifica la comprensión teórica de los modelos.

Análisis de paquetes para comprender las capas

Cuando abres un paquete en Wireshark, verás varias secciones que corresponden directamente a las capas de los modelos de red:

  • Capa Física/Enlace de Datos (Ethernet II o 802.11): Aquí verás la dirección MAC de origen y destino, así como el tipo de protocolo de la capa superior (por ejemplo, IP).
  • Capa de Red (Internet Protocol Version 4/6): Contendrá la dirección IP de origen y destino, el TTL (Time To Live) y el protocolo de la capa superior (TCP o UDP).
  • Capa de Transporte (Transmission Control Protocol o User Datagram Protocol): Mostrará los puertos de origen y destino (fundamentales para identificar la aplicación), números de secuencia y acuse de recibo (en TCP), y banderas de control.
  • Capa de Aplicación (Hypertext Transfer Protocol, DNS, FTP, etc.): Aquí se encuentran los datos de la aplicación real, como una solicitud GET de HTTP, la respuesta del servidor o el contenido de un correo electrónico.

Al analizar estos detalles, puedes:

  • Identificar problemas de conectividad: ¿Se envían los paquetes? ¿Están llegando al destino?
  • Detectar problemas de rendimiento: ¿Hay retransmisiones de TCP excesivas? ¿Hay latencia alta en alguna capa?
  • Entender flujos de datos: Cómo interactúan cliente y servidor, el establecimiento de conexiones, la negociación de protocolos.
  • Diagnosticar errores de configuración: Por ejemplo, si un servidor no escucha en el puerto esperado.

Wireshark es una herramienta indispensable para cualquier persona que trabaje con redes, desde la seguridad informática hasta la administración de sistemas. Te permite ir más allá de la teoría y ver los protocolos clave en acción, confirmando la utilidad de la arquitectura de capas.

Consejo: Para empezar con Wireshark, primero filtra el tráfico para una IP o un protocolo específico (ej. ip.addr == 192.168.1.100 o http) para no abrumarte con la cantidad de datos. Luego, explora los detalles de los paquetes capa por capa.

El estudio de las capas de red y el uso de herramientas como Wireshark son esenciales para desarrollar una comprensión robusta y práctica de cómo funciona la Internet. Esta base es fundamental para quienes buscan especializarse en seguridad, administración o desarrollo de redes. El mundo digital está en constante evolución, y dominar estos fundamentos es una inversión en tu futuro profesional, permitiéndote construir una autoridad temática sólida en el campo de las redes informáticas.

Infografía: guía visual con conceptos y datos clave sobre modelo osi y tcp/ip: las 7 capas explicadas para principiantes [2026]
Infografía: guía visual con conceptos y datos clave sobre modelo osi y tcp/ip: las 7 capas explicadas para principiantes [2026]
Infografía: modelo osi tcp ip guia
Infografía resumen

Preguntas Frecuentes

¿Cuál es la diferencia principal entre el modelo OSI y TCP/IP?

La diferencia principal radica en su propósito y estructura. El modelo OSI es un marco conceptual de 7 capas, ideal para estandarización y enseñanza, mientras que el modelo TCP/IP es un modelo práctico de 4 o 5 capas que describe cómo funciona Internet en la realidad, basado en los protocolos que realmente se utilizan.

¿Por qué el modelo OSI tiene 7 capas y TCP/IP 4 o 5?

El modelo OSI fue diseñado para ser muy detallado y modular, separando funciones que en TCP/IP se agrupan. TCP/IP consolidó las capas de Sesión, Presentación y Aplicación del OSI en una única Capa de Aplicación, y a menudo agrupa las capas Física y de Enlace de Datos en una Capa de Acceso a la Red, para reflejar una implementación más eficiente.

¿Qué protocolos se utilizan en la Capa de Aplicación del modelo TCP/IP?

La Capa de Aplicación del modelo TCP/IP abarca una amplia gama de protocolos que interactúan directamente con las aplicaciones de usuario. Algunos ejemplos clave incluyen HTTP/HTTPS (navegación web), FTP (transferencia de archivos), SMTP (correo electrónico), DNS (resolución de nombres de dominio) y DHCP (asignación de direcciones IP dinámicas).

¿Cómo ayuda el modelo OSI en la resolución de problemas de red?

El modelo OSI proporciona una metodología estructurada, de capa por capa, para diagnosticar problemas de red. Al empezar desde la Capa Física (cables, conectividad) y subir sistemáticamente, los técnicos pueden aislar la fuente del problema en un nivel específico, facilitando la identificación y aplicación de soluciones.

¿Es el modelo TCP/IP obsoleto por el modelo OSI?

No, en absoluto. El modelo TCP/IP es el estándar de facto que impulsa la Internet actual y está en constante evolución. El modelo OSI es una herramienta conceptual y de referencia invaluable para entender los principios de la comunicación de red, pero TCP/IP es el que se utiliza en la práctica diaria.
